اسکنر سه بعدی لیزری دستی

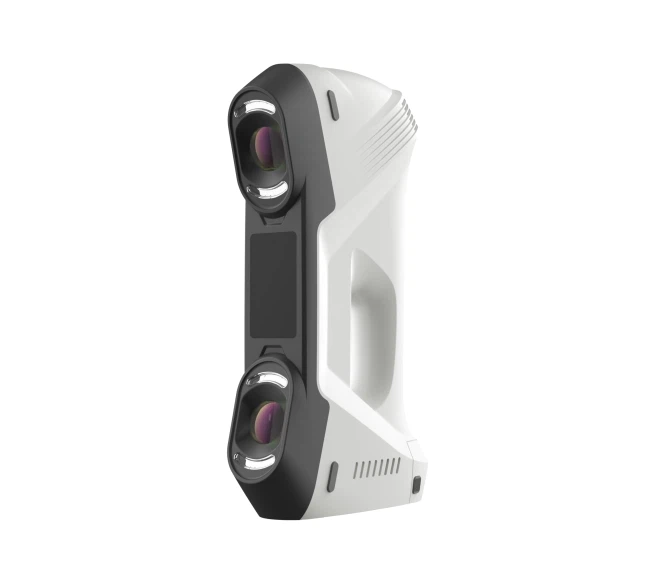

اسکنر سه بعدی لیزری دستی Mangofree یک سیستم بازسازی سه بعدی قابل حمل با دقت بالا است. این دوربین بر اساس اصول مثلث‌سازی و دید استریو دوچشمی، با کمک فناوری تصویربرداری ردیابی پویا و الگوریتم‌های بهینه‌سازی بصری پیشرفته، با استفاده از دو مجموعه دوربین‌های صنعتی پرسرعت برای گرفتن پرتوهای لیزری متعدد عمل می‌کند تا با دقت ویژگی‌های سطح پیچیده را به دست آورد. و به بازسازی سه بعدی با دقت بالا دست پیدا کنید. الگوریتم بهینه‌سازی موقعیت خود بسیار پیشرفته است، نیازی به نصب ثابت نیست، عملکرد دستی کافی است، اشیاء و تجهیزات را می‌توان آزادانه جابه‌جا کرد، زاویه‌ها را می‌توان تنظیم کرد و دقت اسکن مکرر بسیار بالاست. این سیستم دارای یکپارچگی و قابلیت حمل عالی است و افراد تازه کار می توانند به سرعت داده های اندازه گیری قابل اعتماد را پس از یک آموزش کوتاه به دست آورند که در زمینه اسکن سه بعدی بسیار سودمند است.



ویژگی های محصول





بازسازی با دقت بالا:
بر اساس اصل مثلث بندی و دید استریو دوچشمی، دو مجموعه دوربین صنعتی با سرعت بالا برای گرفتن پرتوهای لیزری متعدد برای به دست آوردن ویژگی های با دقت بالا از سطوح پیچیده و دستیابی به بازسازی سه بعدی با دقت بالا استفاده می شود.

انعطاف پذیر و راحت:

الگوریتم بهینه‌سازی موقعیت‌یابی پیشرفته، بدون نیاز به نصب ثابت، استفاده دستی، اشیاء و تجهیزات اندازه‌گیری شده را می‌توان به دلخواه جابه‌جا و تنظیم کرد و بسیار یکپارچه و قابل حمل است.



عملیات آسان:
حتی افراد تازه کار بی تجربه نیز می توانند به سرعت شروع به کار کنند و پس از یک دوره آموزشی بسیار کوتاه، داده های اندازه گیری قابل اعتماد را به دست آورند.

,
تصویربرداری ردیابی پویا:
استفاده از فناوری تصویربرداری ردیابی پویا و الگوریتم‌های بهینه‌سازی بصری پیشرفته برای اطمینان از دقت و کارایی اسکن در شرایط مختلف عملیاتی.

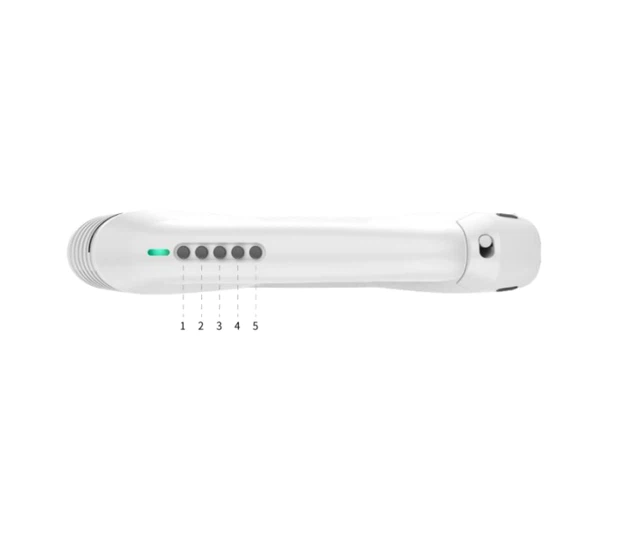

دکمه چند منظوره





دکمه	تابع	کلیک کنید
1	پیکربندی گزینه های بالا و پایین نوار منوی سطح 1 اجرا شد	گزینه پایین
2	پیکربندی گزینه های بالا و پایین نوار منوی سطح 1 اجرا شد	گزینه بالا
3	شروع/مکث اسکن	شروع/مکث اسکن
4	پیکربندی 2-سطح نوار منو به اضافه و منهای تنظیم اجرا شد	عملکرد نوار منو سطح 2 به علاوه
5	پیکربندی 2-سطح نوار منو به اضافه و منهای تنظیم اجرا شد	کاهش عملکرد نوار منو سطح 2



نحوه کار اسکنرهای سه بعدی دستی







اسکن سه بعدی نور ساختاری

هنگامی که اسکنر سه بعدی دستی روشن می شود، به طور فعال یک الگوی نور از یک سبک خاص را بر روی شی مورد نظر پخش می کند. سپس دوربین تعبیه شده اسکنر پس از روشن شدن توسط الگوی نور، به سرعت تصویری از جسم را می گیرد. نرم افزار اسکن سه بعدی شروع به اجرا می کند و الگوی نور (یعنی الگوی اصلی) گرفته شده توسط دوربین روی جسم را با الگوی نور استانداردی که قبلاً پیش بینی شده بود، به طور دقیق مقایسه می کند. از آنجایی که سطح جسم کاملاً مسطح نیست، الگوی نور تابیده شده بر اساس شکل سطح خود در هنگام تماس با جسم تغییر شکل داده و تغییر شکل می دهد.







اسکن سه بعدی لیزری

هنگام کار، اسکنر سه بعدی دستی یک خط لیزری واضح را به جسم مورد اسکن ساطع می کند. هنگامی که خط لیزر با سطح جسم تماس پیدا می کند، یک پدیده بازتاب رخ می دهد. نرم افزار موجود در اسکنر فوراً زمان تابش لیزر و انعکاس آن به اسکنر و همچنین زاویه خاصی را که لیزر در آن به عقب بازتاب می شود را محاسبه می کند. با اندازه‌گیری دقیق زمان و زاویه انعکاس لیزر، این نرم‌افزار می‌تواند هر نقطه موقعیت را بر روی سطح جسمی که توسط لیزر روشن می‌شود، دقیقاً مکان‌یابی کند و در عین حال کانتور شکل تشکیل‌شده توسط این نقاط موقعیت را تعیین کند.







فتوگرامتری

فتوگرامتری به یک اسکنر سه بعدی دستی برای گرفتن تعدادی عکس روی هم در اطراف یک شی از زوایای مختلف نیاز دارد. پس از گرفتن عکس ها، نرم افزار همراه به مقایسه و تحلیل جامع و عمیق این عکس ها می پردازد. با شناسایی تغییرات و تداعی نقاط ویژگی، خطوط و سایر عناصر در عکس های مختلف، نرم افزار می تواند شکل هندسی شی را تعیین کند.







کاربرد اسکنر سه بعدی لیزری دستی



آفرینش هنری:
اسکنرهای سه‌بعدی دستی از نور ساختاریافته برای ثبت منحنی‌های مجسمه، فناوری لیزر برای ترسیم بافت‌های آثار فرهنگی و فتوگرامتری برای بازتولید جذابیت رنگ استفاده می‌کنند. می‌تواند نمایشگاه‌های هنری را کپی کند یا موادی را برای خلقت به دست آورد، به دیجیتالی شدن هنر کمک کند، و به هنرمندان اجازه دهد تا از مرزها عبور کنند و به گذار از فیزیکی به مجازی دست یابند.
طراحی صنعتی و صنعت ساخت:
از نور ساختار یافته برای اسکن نمونه های اولیه محصول، لیزر برای اندازه گیری قطعات و فتوگرامتری برای ثبت مواد ظاهری استفاده کنید. مهندسی معکوس طراحی را در حین تحقیق و توسعه بهینه می کند و بازرسی کیفیت نقص ها را در حین تولید پیدا می کند تا کارایی و دقت تولید صنعتی را بهبود بخشد.
آموزش و پژوهش علمی:
در تحقیقات بیولوژیکی، نور ساختاریافته و فتوگرامتری مورفولوژی و رنگ نمونه‌های حیوانی و گیاهی را ثبت می‌کنند و اسکن لیزری اشکال میکروسکوپی را برای ارائه مواد آموزشی و تحقیقاتی علمی تجزیه و تحلیل می‌کند. در زمینه باستان‌شناسی، می‌تواند آثار فرهنگی کشف‌شده را دیجیتالی کند و اطلاعات اصلی را ذخیره کند تا محققان بتوانند از راه دور تحقیقات و تبادل نظر کنند و فرهنگ تاریخی را به ارث ببرند و کشف کنند.
واقعیت مجازی (VR) و واقعیت افزوده (AR):
برای ساختن مدل‌های سه‌بعدی از اشیاء واقعی به نور ساختاریافته و مثلث‌سازی لیزری و برای تخصیص رنگ‌ها و بافت‌ها به فتوگرامتری تکیه کنید. پلتفرم‌های VR/AR را وارد کنید تا صحنه‌های واقع‌گرایانه برای بازی‌ها، آموزش‌ها، نمایشگاه‌ها و غیره بسازید، محتوا را غنی کنید و به کاربران احساس کنید که در دنیای واقعی هستند.



دقت اسکن اسکنرهای سه بعدی دستی چقدر است؟
دقت آن بسته به مدل و سناریوی کاربردی متفاوت است. مدل های رده بالا می توانند به میلی متر یا حتی میکرون برسند. به عنوان مثال، در زمینه ساخت دقیق صنعتی، دقت را می توان در ±0 کنترل کرد.05 میلی متر، و جزئیات قطعات را می توان با دقت برای بازرسی و مهندسی معکوس ثبت کرد برای اهداف کلی مانند خلق هنری، دقت در حدود ± 0 است.{4}}.5 میلی متر، و جزئیات شکل تقریبی شی را می توان برای نمایش خلاق بازیابی کرد.

چه اندازه اشیایی را می توان اسکن کرد؟
اکثر محدوده های اسکن انعطاف پذیر هستند. اشیاء کوچک مانند جواهرات را می توان به طور کامل اسکن کرد. اگرچه محدوده تکی اشیای بزرگ محدود است، پس از اسکن های متعدد و اتصال، می توان چندین متر یا اندازه های بزرگتر را مدل کرد. به عنوان مثال، در خودروسازی، ظاهر کل وسیله نقلیه اسکن می شود و اندازه اسکن موثر بسته به پیکربندی پارامتر فنی، از چند سانتی متر تا چند متر متغیر است.

آیا عمل پیچیده است؟ آیا به آموزش حرفه ای نیاز دارید؟
اسکنرهای سه بعدی دستی مدرن بر تجربه کاربر تمرکز می کنند و کار با آنها نسبتا آسان است. کاربران می توانند به ترتیب مسیر با یک اسکنر دستی اسکن کنند. یک رابط کاربری بصری و نرم افزاری قابل درک وجود دارد و تازه کارها می توانند پس از کمی آشنایی شروع به کار کنند. با این حال، کارهای ویژه با دقت بالا ممکن است به آموزش حرفه ای برای تسلط بر تکنیک های اسکن دقیق، پردازش داده ها و استانداردهای صنعتی نیاز داشته باشد، اما اسکن اولیه برای کاربران عادی دشوار نیست.

چگونه داده ها را پس از اسکن پردازش و ذخیره کنیم؟
پس از اسکن، داده ها به نرم افزار پشتیبانی منتقل می شوند. این نرم افزار دارای عملکردهای پردازش داده مانند بهینه سازی ابر نقطه، حذف نویز، تعمیر و اتصال مدل و غیره است که می تواند داده های اصلی را به یک مدل سه بعدی قابل استفاده تبدیل کند. داده های مدل پردازش شده را می توان در فرمت های رایج مانند STL و OBJ ذخیره کرد که با اکثر پلتفرم های طراحی سه بعدی، چاپ و توسعه واقعیت مجازی سازگار است. می‌توان آن را در دیسک‌های سخت محلی، دستگاه‌های تلفن همراه ذخیره کرد یا برای پشتیبان‌گیری و اشتراک‌گذاری در صورت تقاضا در ابر آپلود کرد، که برای همکاری تیمی و دسترسی از راه دور راحت است.

آیا اسکنرهای سه بعدی دستی می توانند به طور معمول در فضای باز یا در محیط های با نور شدید کار کنند؟
به طور کلی، می تواند در محیط های خاص در فضای باز یا نور شدید کار کند اما تحت تأثیر قرار می گیرد. برخی از آنها عملکردهای جبران نور محیطی دارند که می توانند با نورهای مختلف سازگار شوند. اگر نور قوی بیش از حد قوی باشد، مانند نور مستقیم قوی خورشید، در دریافت نور ساختاریافته یا پرتاب لیزری اختلال ایجاد می کند و در نتیجه دقت اسکن یا خطاهای داده کاهش می یابد. در این زمان، توصیه می شود از یک محافظ نور استفاده کنید یا در نور ملایم و یکنواخت اسکن کنید تا از نتایج با کیفیت بالا اطمینان حاصل کنید.
